ワーニングフラッシャー
基盤からの配線色
赤
電源プラス12V
黒
マイナスアース
白
点灯させるバックフォグLEDをアースコントロール
しますのでLEDのマイナス側に繋いでください。
青
バックフォグ車検対応動作の入力
（バックフォグが標準装着されてない
車両は前照灯の+に接続ください）
紫
車速パルスの入力
黄
ブレーキ動作用の入力
（ブレーキランプの+に接続）
緑
アースに落とすとワーニングフラッシュモード、アースを
断線すると車検モードになるのでオンオフ出来る様に
スイッチを付けてアースしてください。

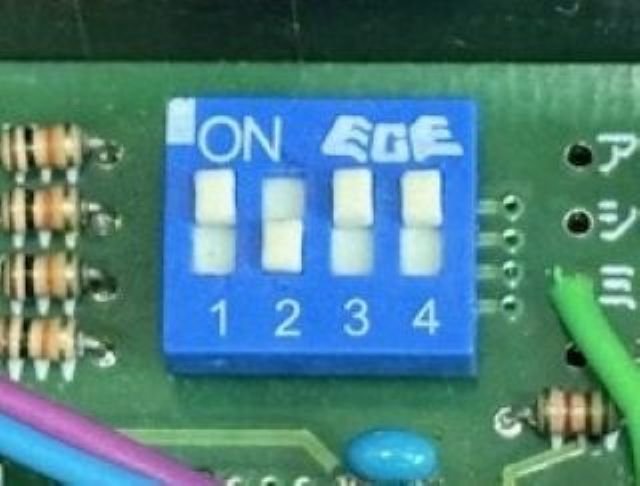

基盤のディップスイッチ設定方法
1が上で、2が下で、緑線はアースの場合は
停止中と一定速度走行中とエンブレ中でゆっくりチカ
チカ点灯しますが加速中だけ消灯、あとブレーキで
ワーニングフラッシュ（点滅が速い）が作動します。
緑線のアースを断線すると車検用
バックフォグモードになります。
ディップスイッチ3が
上で2〜4パルス用、下で4〜8パルス用
日産車は上
ディップスイッチ4が
エンブレを認識する速さです、上だと低感度、下だと高感度
（シフトの速い35は高感度がお勧め、シフトが遅い
場合は継ぎ目をエンブレと判断し一瞬フラッシュし
てしまう為、低感度にしてください。）
