として使う簡単な配線方法です。
航空機の様に常時ゆっくり点滅して、ブレーキと
連動でワーニングフラッシュする配線方法です。
基盤からの配線は全て繋ぐ必要は
ありません、必要なのは。
赤 電源
基盤の電源はIG-ON電源+に接続してください。
黄
ブレーキ連動用の入力
ブレーキランプの+に接続
黒
マイナスアース
白
点灯させるバックフォグLEDをアースコントロー
ルしますのでLEDのマイナス側を切断して、LED
のマイナス側に繋いでください。
LEDバックフォグの+電源はIG-ON+電源に接続
してください、玉焼切れ防止で7.5A以下のヒュ
ーズを入れるのをお勧めします。
青
不要
紫
不要
緑
不要
航空機の様に常時ゆっくり点滅して、ブレーキ
と連動でワーニングフラッシュする設定です。

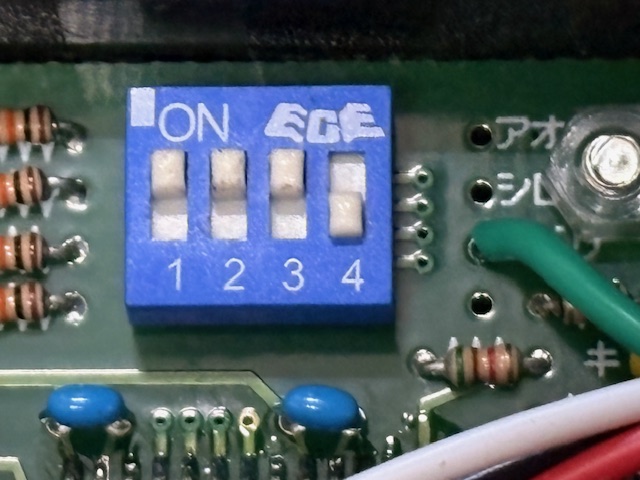

基盤のディップスイッチ
ディップスイッチ1を上にして下さい。
ディップスイッチ2を上にして下さい。
ディップスイッチ3は使わない
のでどちらでも良いです。
ディップスイッチ4は使わない
のでどちらでも良いです。
ブレーキと連動でワーニングフラッシュするのみ設定です。

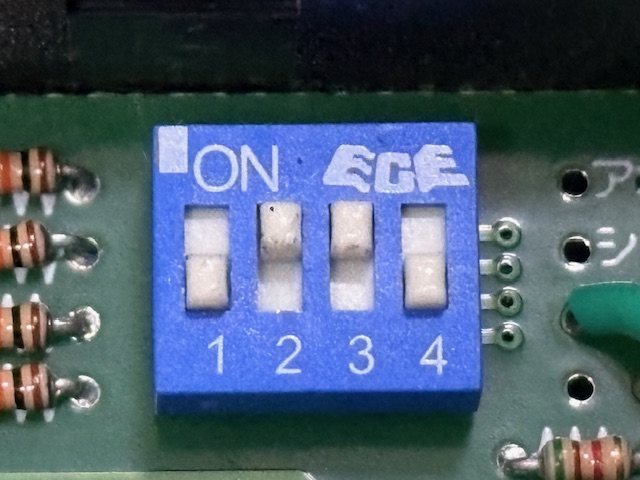

基盤のディップスイッチ
ディップスイッチ1を下にして下さい。
ディップスイッチ2を上にして下さい。
ディップスイッチ3は使わない
のでどちらでも良いです。
ディップスイッチ4は使わない
のでどちらでも良いです。
